Блок радиаторов
ОПИСАНИЕ
ВИД ТЕХНИКИ:
Бульдозер Б-100
Бульдозер Б-100
ТИП ДЕТАЛИ:
Блок радиаторов
Блок радиаторов
АГРЕГАТ:
Блок радиаторов Б100.10.02.000
Блок радиаторов Б100.10.02.000

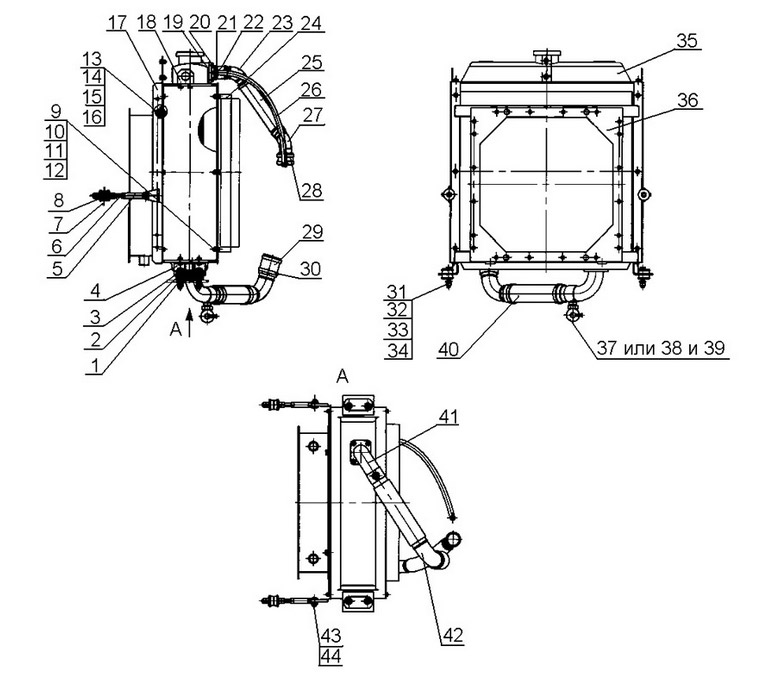

Компоненты узла
| ПОЗИЦИЯ НА РИСУНКЕ | АРТИКУЛ | НАИМЕНОВАНИЕ |
|---|---|---|
| 1 | 557.10.13.008 | Накладка |
| 2 | 557.10.13.009 | Подушка |
| 3 | 557.10.13.004 | Втулка |
| 4 | ГС-1803.10.02.050 | Кронштейн |
| 5 | 22062-18.02-01 | Вилка |
| 6 | ГС-1803.10.02.009 | Тяга |
| 7 | 557.10.13.002 | Прокладка |
| 8 | 557.10.13.005 | Чашка |
| 9 | 7798.М8x20 | Болт |
| 10 | 5915.М8 | Гайка |
| 11 | 6402.8 | Шайба |
| 12 | 11371.А8 | Шайба |
| 13 | 7798.М10x25 | Болт |
| 14 | 5915.М10 | Гайка |
| 15 | 6402.10 | Шайба |
| 16 | 11371.А10 | Шайба |
| 17 | Б100.10.02.100 | Рамка |
| 18 | ГС-1803.10.02.007 | Ухо |
| 19 | ГС-1803.10.02.090 | Крышка |
| 20 | 22062-13.02 | Хомут 52 |
| 21 | 22062-13.04 | Хомут 20 |
| 22 | ГС-1803.10.02.002 | Муфта |
| 23 | ГС-1803.10.02.160 | Патрубок |
| 24 | ГС-1803.10.02.020 | Кожух вентилятора |
| 25 | ГС-1803.10.02.003 | Муфта |
| 26 | ГС-1803.10.02.001 | Шланг |
| 27 | ГС-1803.10.02.170 | Патрубок |
| 28 | ГС-1803.10.02.004 | Муфта |
| 29 | ГС-1803.10.02.005 | Муфта |
| 30 | 22062-13.02 | Хомут 68 |
| 31 | 7796.М12x70 | Болт |
| 32 | 5915.М12 | Гайка |
| 33 | 6402.12 | Шайба |
| 34 | 11371.А12 | Шайба |
| 35 | 150У.13.010-3 | Радиатор водяной |
| 36 | МК040-00-80.06100 | Калорифер |
| 37 | 22062-11.52 | Пробка КГЗ 3/8″ |
| 38 | 01-176 крс-3/8″ | Кран |
| 39 | 130-8101390 | Кран |
| 40 | ГС-1803.10.02.006 | Муфта |
| 41 | ГС-1803.10.02.100 | Патрубок |
| 42 | ГС-1803.10.02.180 | Патрубок |
| 43 | 9650.6-12b12x36.45.1 | Ось |
| 44 | 397.3,2x25 | Шплинт |
