Колесо натяжное
ОПИСАНИЕ
ВИД ТЕХНИКИ:
Бульдозер Б-100
Бульдозер Б-100
ТИП ДЕТАЛИ:
Колесо натяжное
Колесо натяжное
АГРЕГАТ:
Колесо натяжное Б100.03.01.200
Колесо натяжное Б100.03.01.200

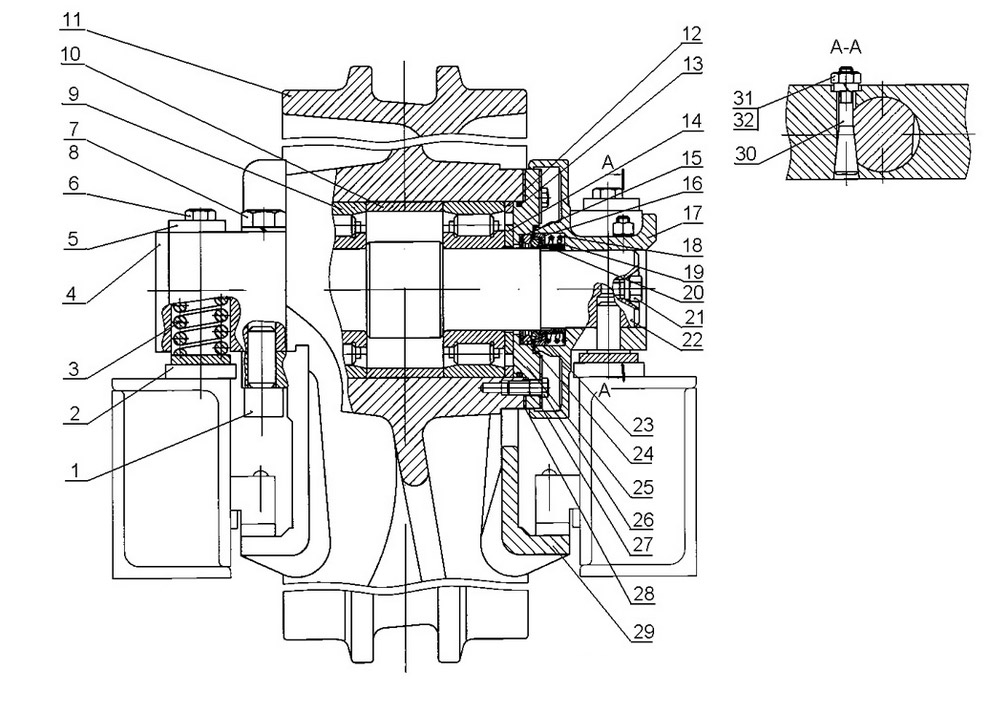

Компоненты узла
| ПОЗИЦИЯ НА РИСУНКЕ | АРТИКУЛ | НАИМЕНОВАНИЕ |
|---|---|---|
| 1 | 700-51-2080 | Бонка |
| 2 | 50-21-123СП | Плита |
| 3 | 38441 | Пружина |
| 4 | 24-21-148СП | Опора правая |
| 5 | 18-21-40 | Крышка |
| 6 | 7798.М16x70 | Болт |
| 7 | 700-28-2587 | Болт |
| 8 | 6402.24 | Шайба |
| 9 | 8332.2614 (КМУ) | Подшипник |
| 10 | 24-21-42 | Втулка |
| 11 | Б100.03.01.201 | Колесо натяжное |
| 12 | 700-58-2500 | Кольцо |
| 13 | 18829.140-150-58-2-2 | Кольцо |
| 14 | 24-21-129 | Шайба |
| 15 | 700-40-5019 | Прокладка |
| 16 | 24-21-130 | Обойма |
| 17 | 24-21-149СП | Опора левая |
| 18 | 700-38-2568 | Пружина |
| 19 | 700-58-2369 | Кольцо пружинное |
| 20 | 700-40-5432 | Манжета |
| 21 | 700-37-2240 | Пробка |
| 22 | 24-21-123 | Ось |
| 23 | 24-21-126 | Кольцо |
| 24 | 24-21-127 | Кольцо |
| 25 | 24-21-147СП | Шайба |
| 26 | 2816 (М-12-30) | Болт |
| 27 | 700-31-2371 | Шайба отгибная |
| 28 | 24-21-44-01 | Прокладка |
| 29 | 24-21-119СП | Упор |
| 30 | 18-21-45 | Стопор |
| 31 | 3010 | Гайка |
| 32 | 6402.12 | Шайба |
