Подвеска двигателя
ОПИСАНИЕ
ВИД ТЕХНИКИ:
Бульдозер Б-100
Бульдозер Б-100
ТИП ДЕТАЛИ:
Подвеска двигателя
Подвеска двигателя
АГРЕГАТ:
Подвеска двигателя Б100.10.01.000
Подвеска двигателя Б100.10.01.000

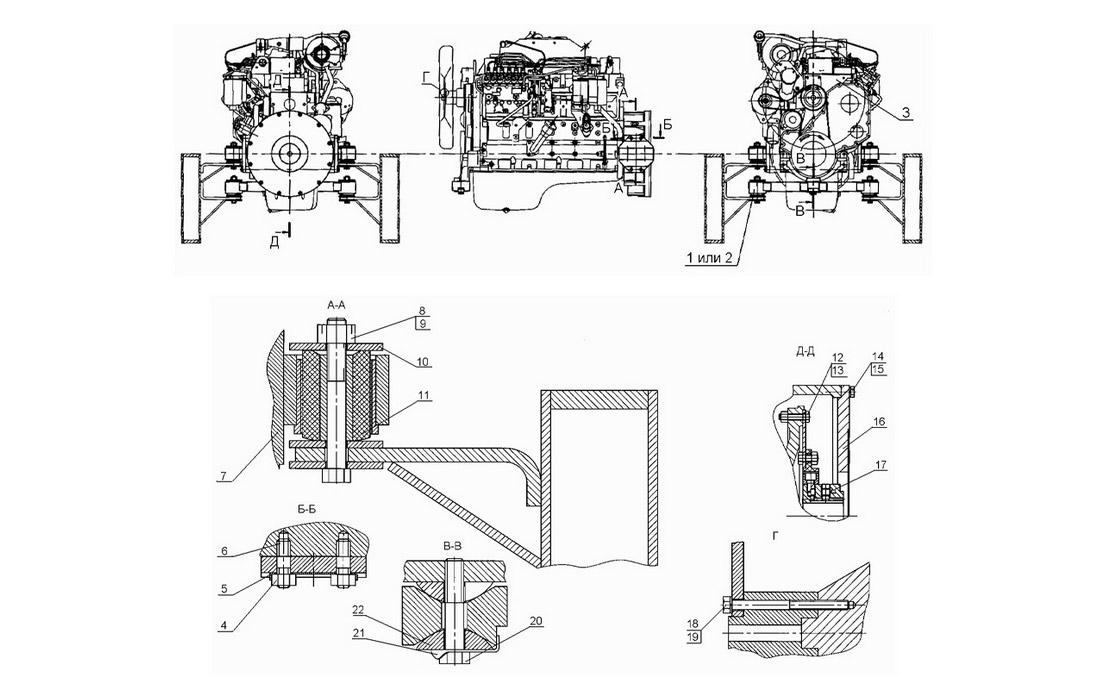

Компоненты узла
| ПОЗИЦИЯ НА РИСУНКЕ | АРТИКУЛ | НАИМЕНОВАНИЕ |
|---|---|---|
| 1 | Б100.10.01.020 | Балка |
| 2 | ГС-1803.10.01.005 | Балка |
| 3 | Cummins 6BTA5,9-C | Двигатель |
| 4 | 5915.М12 | Гайка |
| 5 | ГС-1803.10.01.004 | Планка |
| 6 | ГС-1803.10.01.003 | Шпилька |
| 7 | Б100.10.01.010 | Кронштейн |
| 8 | ДЗ-31.205.00.001 | Болт |
| 9 | 5918.М14 | Гайка |
| 10 | 557.05.00.029 | Шайба |
| 11 | ГС-1803.10.01.040 | Амортизатор |
| 12 | 22062-26.01 | Болт M10x1-8gx48 |
| 13 | 22062-28.13 | Гайка M10x1 |
| 14 | 7798.М10x35 | Болт |
| 15 | 6402.10 | Шайба |
| 16 | FL-SAE3-12-152,4-4xM20 | Монтажный фланец |
| 17 | CF-K-150-230-366-6497 | Муфта |
| 18 | 7798.М8x70 | Болт |
| 19 | 6402.8 | Шайба |
| 20 | 7798.М16x90 | Болт |
| 21 | ГС-1803.10.01.002 | Стопор |
| 22 | ГС-1803.10.01.001 | Сухарь |
