Топливопроводы
ОПИСАНИЕ
ВИД ТЕХНИКИ:
Бульдозер Б-100
Бульдозер Б-100
ТИП ДЕТАЛИ:
Топливопроводы
Топливопроводы
АГРЕГАТ:

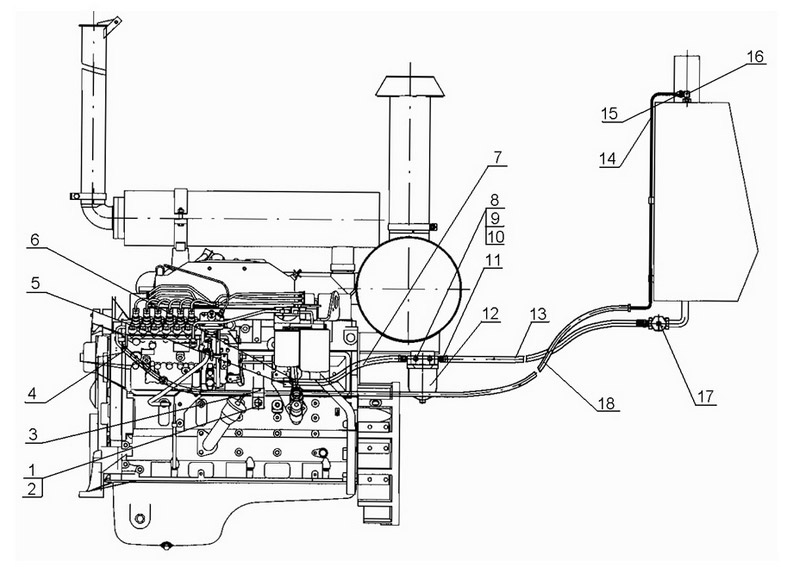

Топливопроводы Б100.10.03.000
Топливопроводы Б100.10.03.000
Компоненты узла
| ПОЗИЦИЯ НА РИСУНКЕ | АРТИКУЛ | НАИМЕНОВАНИЕ |
|---|---|---|
| 1 | 7796.М8x16 | Болт |
| 2 | 6402.8 | Шайба |
| 3 | 22062-13.03 | Хомут 14x6,5 |
| 4 | 22062-13.04 | Хомут 13 |
| 5 | ГС-1803.10.03.001 | Штуцер |
| 6 | 22062-13.04 | Хомут 20 |
| 7 | Б100.10.03.003 | Рукав 10x18,5-1,6 |
| 8 | 7796.М10x25 | Болт |
| 9 | 5915.М10 | Гайка |
| 10 | 6402.10 | Шайба |
| 11 | ГС-1803.10.03.003 | Штуцер |
| 12 | FS 9009 | Фильтр |
| 13 | Б100.10.03.002 | Рукав 10x18,5-1,6 |
| 14 | ДЗ-122А-6.08.23.000-03 | Топливопровод |
| 15 | ГС-1803.10.03.002 | Штуцер |
| 16 | ДЗ-122.08.01.014-01 | Угольник |
| 17 | ДУ м/ф 115К (П3,33015-015) | Кран муфтовый |
| 18 | Б100.10.03.001 | Рукав 6x14-1,6 |
